影像測量儀的簡介及分類

      影像測量儀又名精密影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制?？蓪y量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔，也可輸入到WORD、EXCEL中，進行統計分析，可劃出簡單的 Xbar-S管制圖，求出Ca,等各種參數。

影像儀按操作方式可以分為手動影像測量儀、自動影像測量儀和閃測影像測量儀。

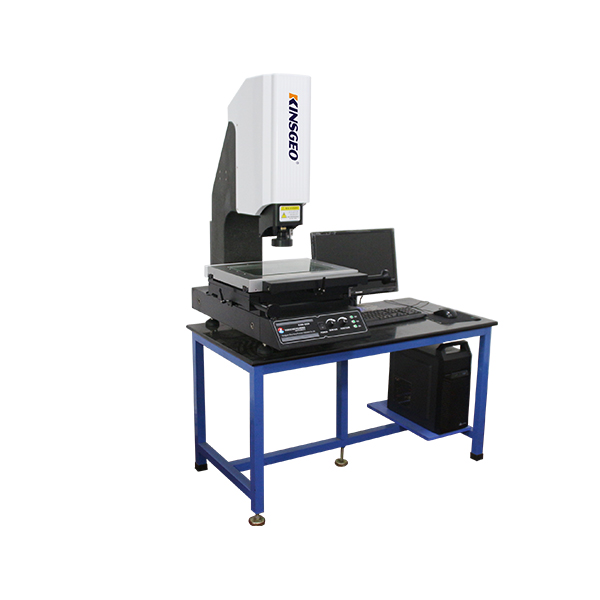

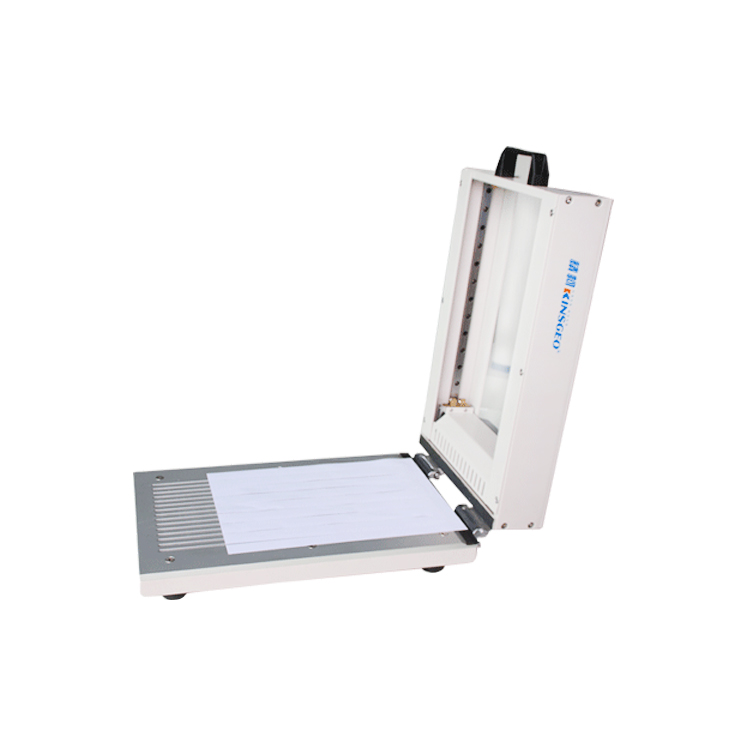

              KJ-VMS手動影像測量儀                KJ-VMS自動影像測量儀

手動影像測量儀

      手動影像測量儀是指測量過程中通過人工手動操作，控制測量平臺的X、Y移動，將待測工件移動至測量區域。手動影像測量儀是早期影影像測量的主要類型。通過手動操作能更能好的感知平臺移動的速度，有效防止儀器因?yàn)檎`操作而引起的破壞。但是測量的效率較低，人工測量誤差也較大。不適合極為精密的工件測量和大批量的工件測量需求。

自動影像測量儀

      自動影像測量儀是隨著測量技術不斷發展，在手動影像測量儀基礎上進行技術增加和改進，逐漸改變?nèi)斯た刂破脚_移動和一些手動操作的步驟。自動影像測量儀除了在硬件上比手動影像測量儀的要求有所提高外，測量軟件的研發也是重要的環節。自動尋邊選取測量元素、自動輸出測量數據分析結果、自動進行工件對焦、自動控制平臺移動方向和速度、自動描繪工件輪廓外觀等。

由于自動影像測量儀的簡易型和全備的功能，目前逐漸取代手動影像測量儀成為精密測量行業的主流儀器設備，但價格相對手動影像測量儀要有所增加。
